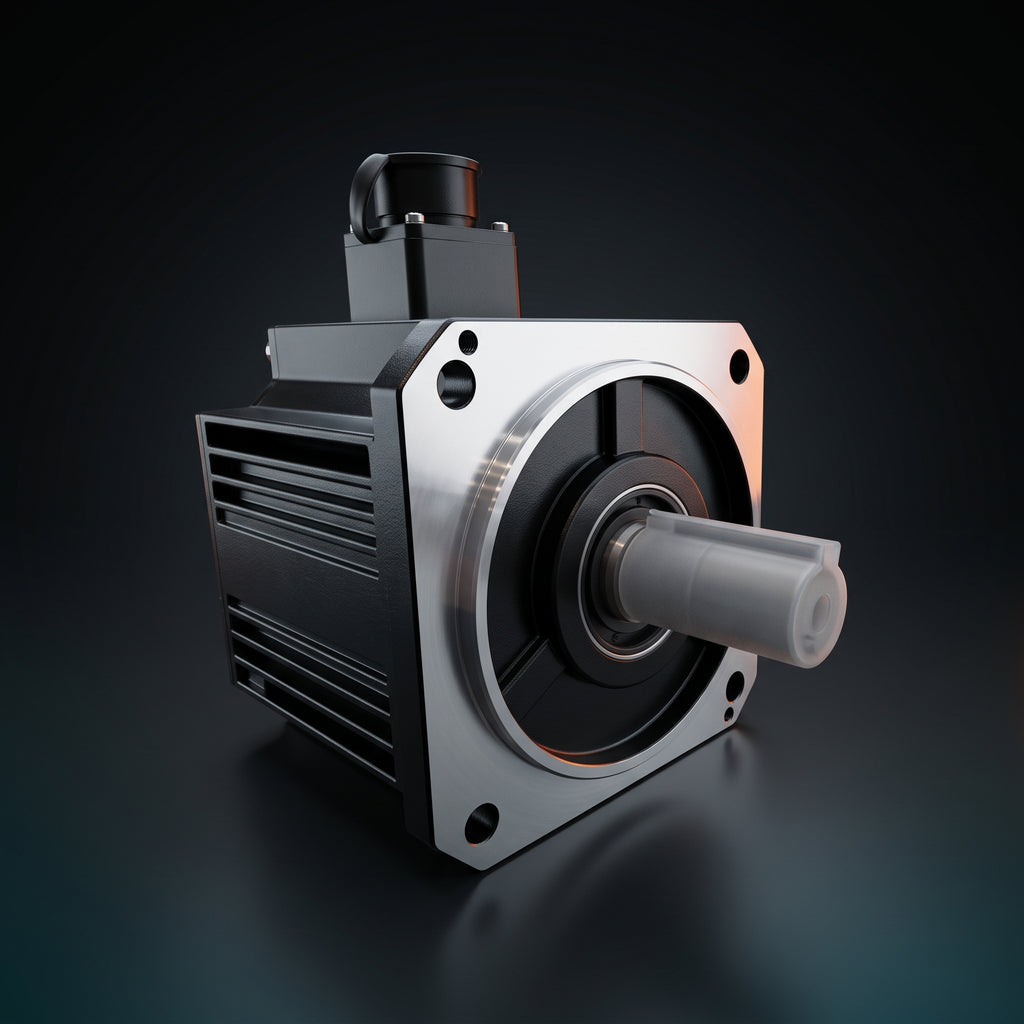

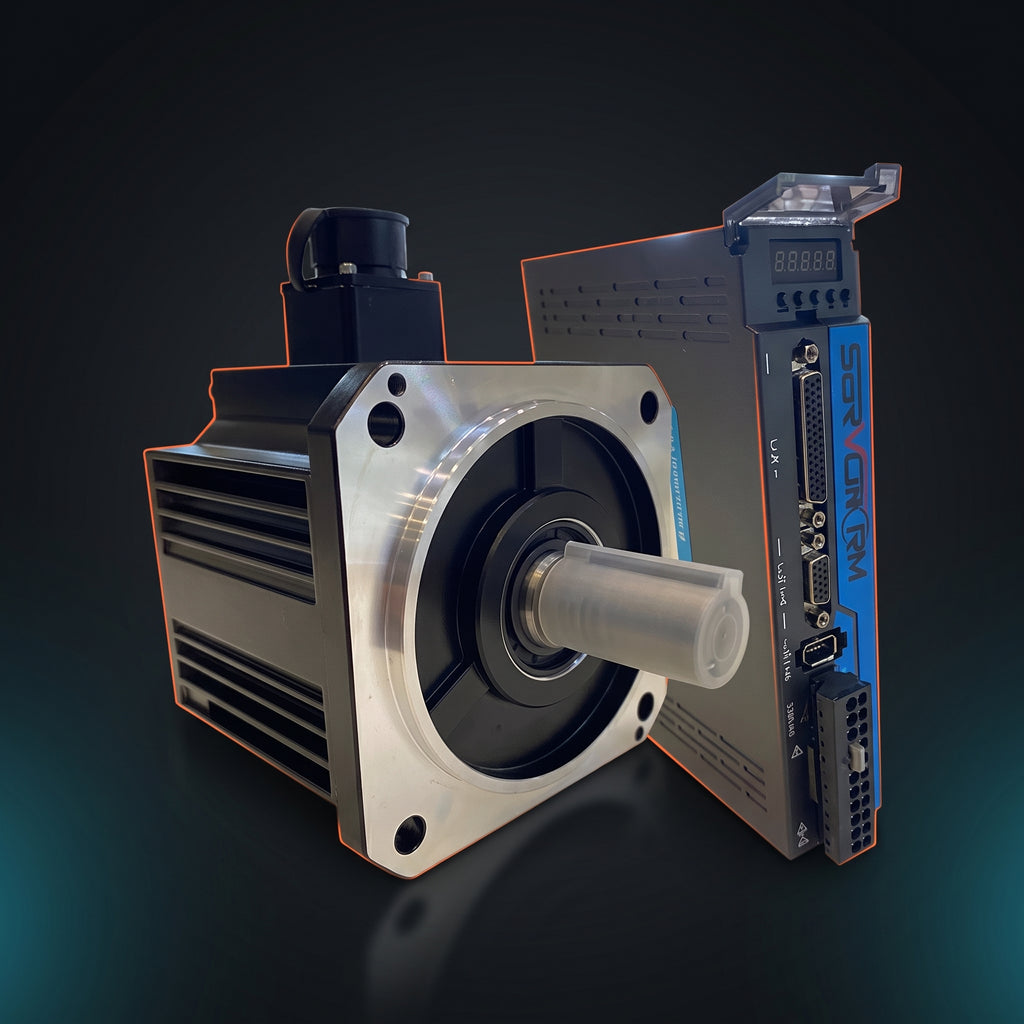

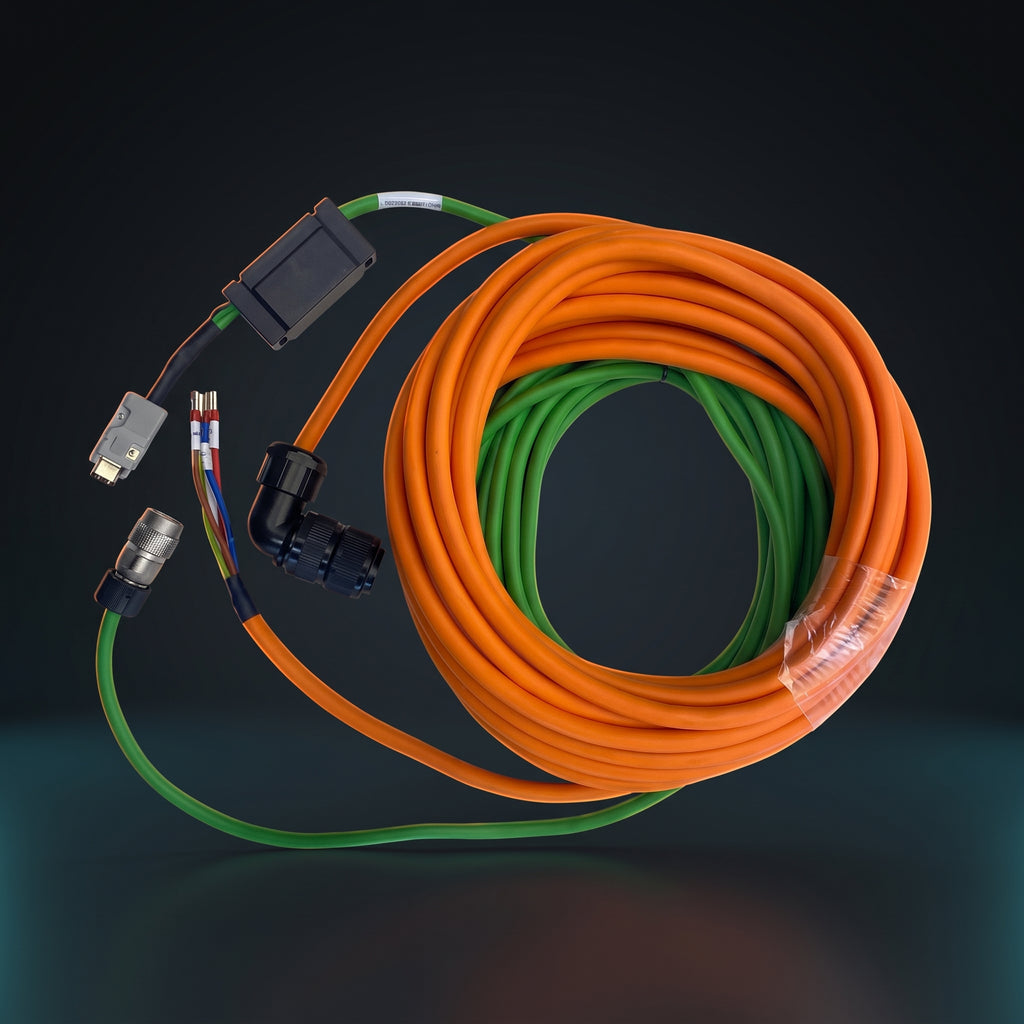

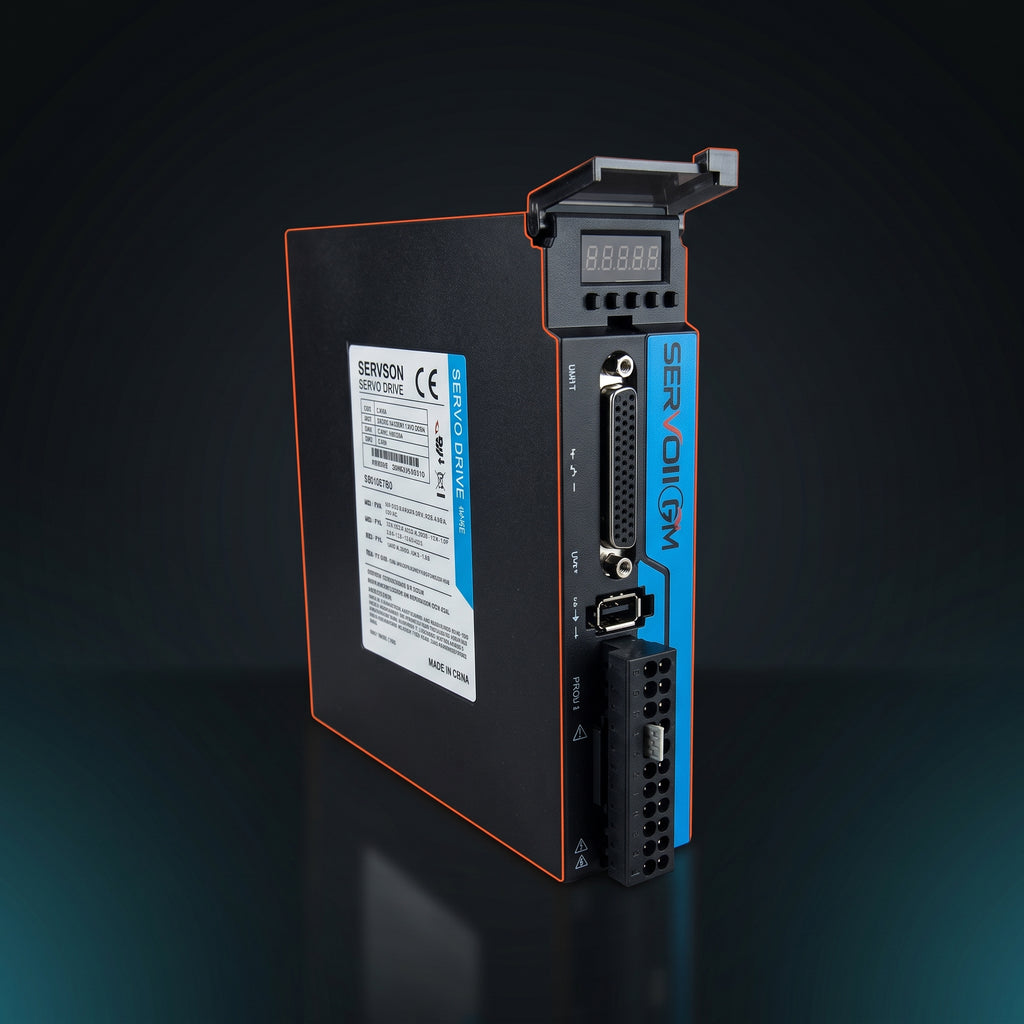

EtherCAT Servo Motor 2.3 kW - LZ300E
750W
$9,800.00
İndirimli fiyat
$9,800.00
Normal fiyat
Ürün bilgisine atla
EtherCAT Servo Motor 2.3 kW - LZ300E
$9,800.00
İndirimli fiyat
$9,800.00
Normal fiyat
Aynı gün kargo
12+ yıl tecrübe
Teknik destek
Teknik Bilgiler
pozisyon-modu-kablolamasi.pdf
Yeni Sekmede Açservo-surucu-baglanti-semasi.pdf
Yeni Sekmede AçLZ100-AC-Servo-Easy-Manual-2022.pdf
Yeni Sekmede AçGenel Bilgiler
| Model | P100S-40 / P100S-75 |
|---|---|
| Güç | 0.05KW~0.4KW / 0.75KW~1KW |
| Ana Devre | 1 fazlı AC220V-15%~10% 50/60Hz |
| Kontrol Modu | 0: Position, 1: Speed, 2: Torque, 3: Position & Speed, 4: Position & Torque, 5: Speed & Torque |
| Koruma Fonksiyonu | Aşırı hız, Aşırı voltaj, Düşük voltaj, Aşırı yük, Ana güçte anormallik, Anormal enkoder, Konum dışı hatası vb. |
| Monitör Fonksiyonu | Hız, Mevcut pozisyon, Komut darbe birikimi, Pozisyon sapması, Motor torku, Motor akımı, Çalışma durumu vb. |
| Kontrol Girişi | 1: Servo açık, 2: Alarm temizleme, 3: CCW sürücü engelleme, 4: CW sürücü engelleme, 5: Sapma sayacı temizleme, 6: Komut darbe engelleme, 7: CCW tork sınırı, 8: CW tork sınırı |
| Kontrol Çıkışı | Servo hazır, Servo alarmı, Konumlandırma tamamlandı, Mekanik frenleme |
| Rejenerasyon Frenlemesi | Dahili/Dışarıda yerleşik |
| Yük | Motor torkunun 3 katından az |
| Görüntüleme | 5 LED dijital ekran ve 4 tuş |
| İletişim | RS485 |
| Pulse Input Mode | 0: Pulse+Direction, 1: CCW/CW Pulse, 2: A/B Phase Orthogonal Pulse, 3: Internal Position Control |
| Elektronik Dişli Oranı | 1-32767/1-32767 |
LZ100 Pozisyon Modu
| Pin 16 | + 24 VDC (Servo Enable) |
|---|---|
| Pin 20 | 0 VDC |
| Parametre 53 | 1 (Parametreden Enable) |
| Pin 5 | PULSE + (5VDC çıkışta) |
| Pin 21 | PULSE – (5VDC çıkışta) |
| Pin 6 | DIR + (5VDC çıkışta) |
| Pin 22 | DIR – (5VDC çıkışta) |
| 24VDC Notu | Pulse+ ve DIR+ çıkışlarına 1'er adet 2,4 kohm 0,5 watt direnç girilecek |
Alarm Bağlantısı
| Pin 33 | D02 + |
|---|---|
| Pin 34 | D02 – |
| Pin 33 (Pozitif ise) | + 24 VDC |
| Pin 34 (Pozitif ise) | Alarm Input |
| Pin 33 (Negatif ise) | Alarm Input |
| Pin 34 (Negatif ise) | 0 VDC |
Manyetik Fren Tetikleme
| Pin 37 | D04 + |
|---|---|
| Pin 38 | D04 – |
| Pin 37 (0VDC Röle) | Röle Tetik |
| Pin 38 (0VDC Röle) | 0 VDC |
Enkoder Sıfırı Bağlantısı
| Pin 31 | D01 + (Z0 Sinyal) |
|---|---|
| Pin 32 | D01 – |
| Pin 32 (Alternatif) | 0 VDD |
| Pin 31 (Alternatif) | Z0 Input |
Sinyal Kablosu Renkleri (LZ100 Servo Sürücü)
| Pin 22 | DIR (SIGN) – |
|---|---|
| Pin 21 | PULSE – |
| Pin 34 | ALM – |
| Pin 6 | DIR (SIGN) + |
| Pin 5 | Pulse + |
| Pin 33 | ALM + |
| Pin 20 | 0 Vdc (Harici Besleme) |
| Pin 16 | +24 Vdc (Harici Besleme) |
Analog Tork Kontrol Modu
| PA4 | 2 |
|---|---|
| PA 29 | 100 (10 VDC geldiğinde %100 tork üretecek) |
| PA 32 | 0 |
| PA 50 | 1000 d/dk tork değerine ulaşmak için kullanacağı hız değeri |
| PA 90 | istenilen tork değeri (ulaşıldığında ATRQ çıkış verecek) |
| Pin 44 | + 24 VDC (Harici Besleme) |
| Pin 16 | 0 VDC |
| Pin 20 | 0 VDC (Servo ON) |
| Pin 24 | + 10 VDC (-10V ~ +10V) |
| Pin 9 | 0 VDC |
