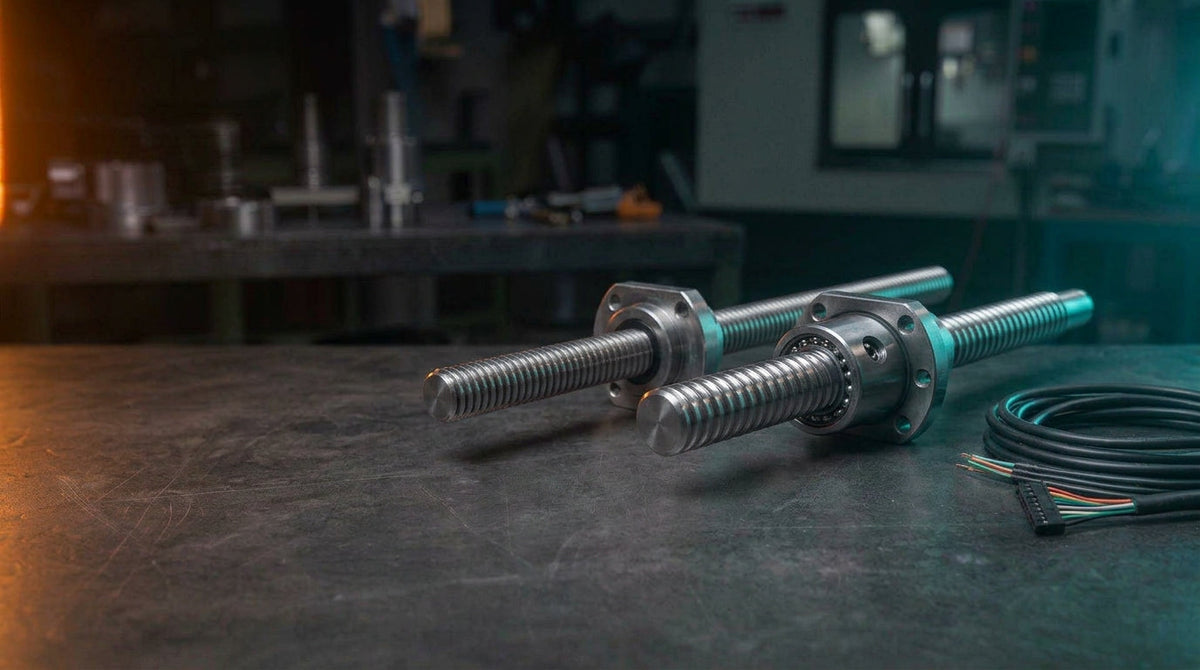

Step veya servo motorun dönüş hareketini doğrusal harekete çeviren parça vidalı mildir. CNC makinelerde iki ana tip kullanılır: trapez vidalı mil ve bilyalı vidalı mil.
Trapez vidalı mil
Kaymalı sürtünmeyle çalışır. Fiyatı düşüktür, sessizdir ve genelde kendi kendini kilitler; yani güç kesilince yük yerinde kalır. Verimi bilyalı mile göre düşüktür ve zamanla aşınabilir.
Bilyalı vidalı mil
Somun içinde bilyalar dolaşır; sürtünme çok düşüktür, verim yüksektir ve hassasiyet daha iyidir. Rölanti ayarlanabilir. Daha pahalıdır, dikey eksende frenleme gerekebilir.
Karşılaştırma
| Özellik | Trapez | Bilyalı |
|---|---|---|
| Fiyat | Düşük | Yüksek |
| Verim | Düşük | Yüksek |
| Hassasiyet | Orta | Yüksek |
| Aşınma | Daha fazla | Çok az |
| Kendi kendini kilitleme | Genelde var | Yok (fren gerekebilir) |
| Ses | Sessiz | Biraz sesli |
Çap ve adım nasıl seçilir?
Çap, mil boyu ve hıza göre belirlenir; uzun ve hızlı eksenlerde büyük çap gerekir. Adım (bir turda ilerleme), hız ile çözünürlük arasındaki dengeyi belirler: büyük adım hızlı, küçük adım daha hassastır. Motor ile bağlantı için uygun kaplin seçmeyi unutmayın.
Kullanım alanı önerisi
- Hobi ve hafif CNC: trapez vidalı mil
- Hassas işleme ve seri üretim: bilyalı vidalı mil
- Büyük ve uzun eksenler: kremayer dişli sistemi de düşünülebilir
Ürünlerimiz
Vidalı miller ve aksamları kategorimizi inceleyin.
Sık sorulan sorular
Vidalı mil boyu uzadıkça ne olur?
Mil sallanır ve kritik hız düşer. Uzun eksenlerde uç destek lagerleri ya da daha kalın mil kullanılır.
Vidalı mil ile step motor birlikte nasıl bağlanır?
Kaplin ile. Mil çapı ve motor şaftı çapına uygun kaplin seçilir.
Bilyalı mil yerçekimine karşı tutar mı?
Dikey eksende güç kesilirse yük aşağı gelebilir; frenli motor ya da denge sistemi kullanın.
