CNC makinelerde eksenin düzgün ve hassas hareket etmesini sağlayan parça lineer ray ve arabadır. Doğru seçilmiş bir ray sistemi hassasiyeti, ömrü ve sürtünme kaybını doğrudan etkiler.

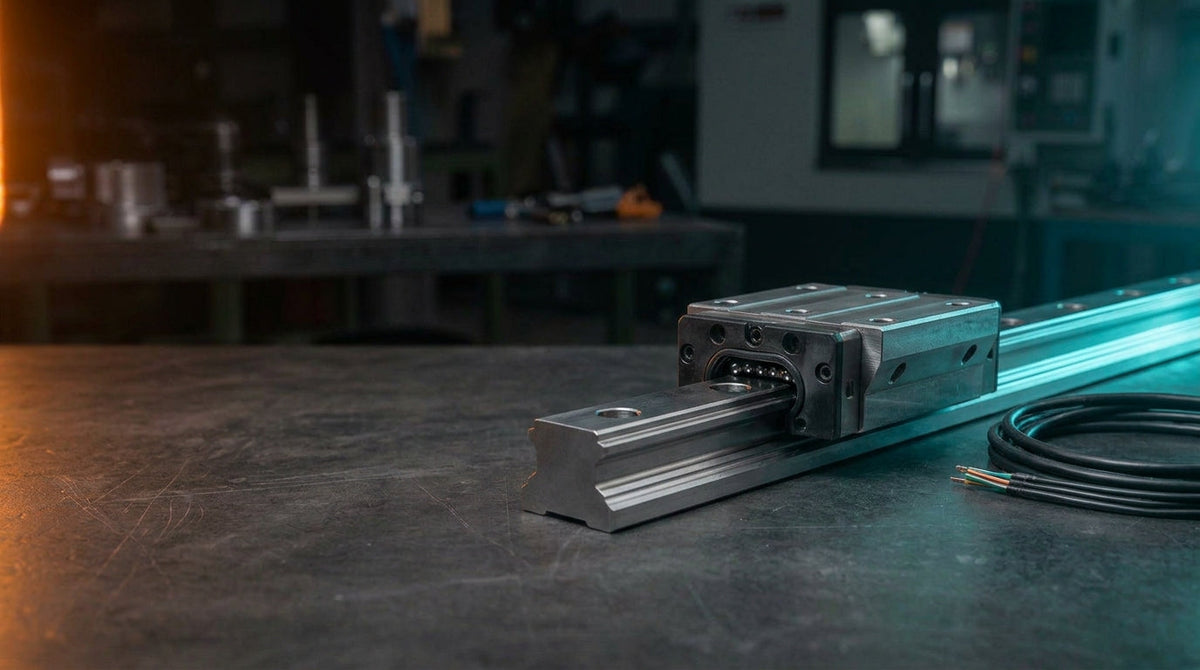

Lineer ray ve araba nedir?
Ray, sabit bir çelik profildir; araba ise ray üzerinde içindeki bilyalar veya makaralar sayesinde kayan bloktur. Bilyalar ray ile araba arasında yuvarlanır; bu yüzden sürtünme düşüktür ve hareket yumuşaksıdır. Makine parçaları arabaya, araba ray üzerinde hareket eder.
Seçerken bakacaklarınız
- Ray genişliği (ölçü): 15, 20, 25, 30 gibi ölçüler yaygındır. Büyük ölçü daha yüksek yük taşır.
- Araba tipi: Flanşlı ve flanşsız, uzun ve kısa araba seçenekleri vardır. Montaj yeri ve yük bu seçimi belirler.
- Ön gerilim sınıfı: Hafif ön gerilim sürtünmeyi düşürür, yüksek ön gerilim rölanti ve tıtreşimi azaltır.
- Hassasiyet sınıfı: CNC router için genelde standart sınıf yeterlidir; hassas işlemede yüksek sınıf gerekir.
- Ray boyu: Yürüyüş mesafesine ek olarak araba boyu ve montaj payı hesaplanmalıdır.
Montaj ipuçları
Ray montaj yüzeyinin düzgün ve temiz olması gerekir; eğri bir yüzey rayı bükerek ömrünü kısaltır. Tüm civataları sırasıyla ve eşit torkla sıkın. İki paralel ray kullanıyorsanız paralellik önemlidir.
Ray mı, silindirik mil mi?
| Özellik | Profil ray + araba | Silindirik mil + lineer rulman |
|---|---|---|
| Yük kapasitesi | Yüksek | Daha düşük |
| Rölanti | Çok düşük | Biraz daha fazla |
| Montaj | Düzgün yüzey gerekir | Daha toleranslı |
| Fiyat | Daha yüksek | Daha düşük |
Ürünlerimiz
Ray ve araba kategorimizde farklı ölçülerde ürünler bulabilirsiniz. Silindirik mil sistemi için lineer rulmanlar sayfasına bakın.
Sık sorulan sorular
Ray sırtları yağlanmalı mı?
Evet. Düzenli yağlama ömrü uzatır; üretici önerisine uygun yağ kullanın.
Farklı markaların ray ve arabasını karıştırabilir miyim?
Genelde aynı ölçü standardındaki parçalar uyumludur ama ölçü ve tolerans kontrolü yapılmalıdır.
Ray boyunu nasıl hesaplarım?
Yürüyüş mesafesine araba uzunluğunu ve her iki yanda güvenlik payını ekleyin.
Hangi ölçü işinize yarar? Yük ve yürüyüş bilgisini yazın, uygun rayı önerelim. Bize ulaşın.
